當你撕開一包可降解包裝的薯片，或是拆開一包香味撲鼻的咖啡，內壁那層銀光閃閃的材質，常被誤認為是錫紙或鋁箔。實則不然，真正的鋁箔雖阻隔性優異，但質地偏硬、成本高且不可降解；而這層材質，是深圳市凱峰新材有限公司深耕可降解包裝材料領域研發的PLA 可降解鍍鋁膜—— 將聚乳酸（PLA）可降解基材與金屬鋁完美結合的環保型包裝材料，既保留了鍍鋁膜的高阻隔特性，又實現了材料的生物可降解，契合全球包裝減塑、環保升級的趨勢。

這層微米級的金屬鋁層如何 “附著” 在 PLA 可降解基材上？如何兼顧可降解性與高阻隔性？生產中遇到的掉鋁、白條等問題該如何針對性解決？本文將以凱峰新材的技術實踐為核心，拆解 PLA 可降解鍍鋁膜這層 “環保納米鎧甲” 的核心秘密。

第一章：凱峰新材 PLA 鍍鋁膜的高阻隔性能如何實現？

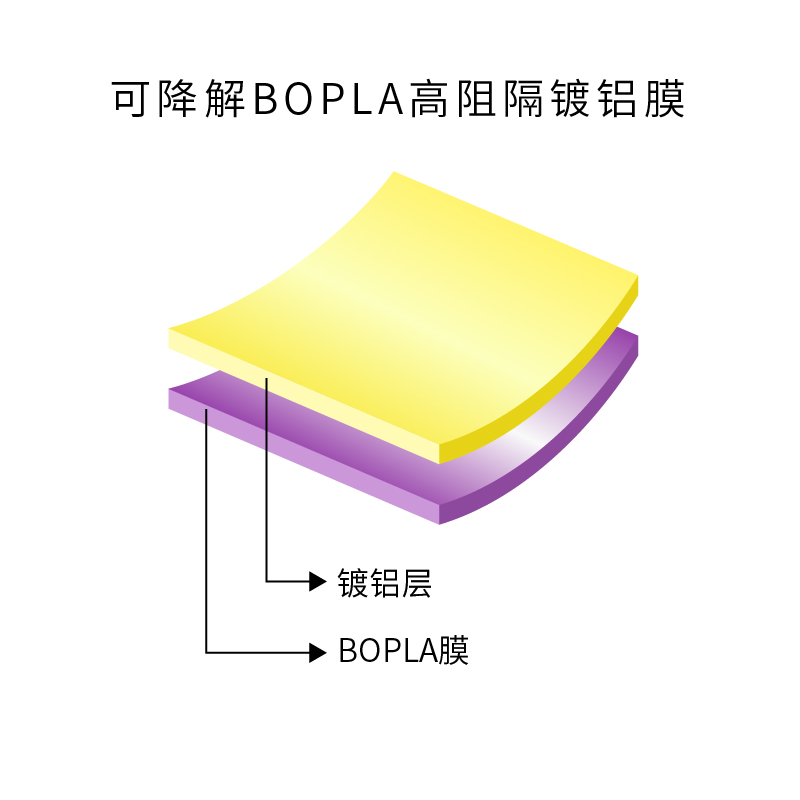

凱峰新材 PLA 可降解鍍鋁膜的核心本質，是在聚乳酸（PLA）可降解基材表面，通過真空鍍鋁工藝蒸鍍一層極薄的金屬鋁，區別于傳統 PET/CPP 鍍鋁膜，其既保留了鍍鋁層的致密阻隔性，又依托 PLA 基材實現自然環境下的生物降解（工業堆肥條件下可完全降解為 CO?和水）。整個鍍鋁過程并非簡單涂覆，而是基于物理氣相沉積（PVD）的相變反應，凱峰新材技術團隊針對 PLA 基材的耐溫、表面特性做了專屬工藝優化，讓鋁層與 PLA 基材實現牢固結合。

1. 適配 PLA 基材的物理氣相沉積 (PVD) 原理

凱峰新材的 PLA 鍍鋁膜采用定制化真空鍍鋁工藝，屬于物理氣相沉積的核心應用，在傳統 PVD 基礎上針對 PLA 耐溫性差的特點做了關鍵參數調整，核心步驟仍為三大環節：

高真空環境：整個過程在真空度達到 10??TORR 級別的真空室中進行，與傳統鍍鋁工藝一致，保證鋁原子的飛行路徑無過多空氣干擾。

蒸發：將純度 99.98% 以上的高純度鋁絲送入 1400℃-1500℃的氮化硼 / 二硼化鈦蒸發舟中，鋁絲瞬間熔化為鋁液并氣化成鋁原子云，凱峰新材嚴控蒸發速率，避免局部熱輻射過高損傷 PLA 基材。

沉積：PLA 薄膜以700-900m/min的定制速度（低于傳統塑料膜，減少基材在高溫區的停留時間）通過蒸發區上方，冷卻的鋁原子在 PLA 基材表面凝結，堆積形成一層致密且均勻的金屬鋁層，凱峰新材通過精準的張力控制，保證鋁層在 PLA 基材表面的附著平整度。

2. 微觀阻隔機制：可降解基材 + 致密鋁層的雙重協同

PLA 基材作為可降解聚合物，分子鏈間存在天然的微小空隙，氧氣、水分子易穿透，且普通 PLA 薄膜的透氧、透濕率遠高于傳統 PET 薄膜；而蒸鍍的鋁層則像一層 “致密屏障”，物理性堵死這些空隙，實現阻氧、阻濕、阻光的三重效果，凱峰新材通過工藝優化讓鋁層與 PLA 基材的協同性達到最佳：

鋁層厚度：與傳統鍍鋁膜一致，鋁層厚度控制在 300-500 埃（0.03-0.05μm），僅為頭發絲直徑的二百分之一，少量金屬鋁即可實現高效阻隔，兼顧環保與成本。

   核心阻隔作用

物理堵孔：致密的鋁原子晶格結構完全填補 PLA 基材的分子空隙，讓氣體、水分子無法穿透；

光線阻隔：鋁層高反射率可阻擋紫外線和可見光，防止食品氧化哈敗、電子元器件老化，彌補 PLA 基材無遮光性的缺陷；

基材兼容：凱峰新材的定制化工藝讓鋁層不破壞 PLA 基材的分子結構，保留其完整的可降解特性。

阻水：7

阻氧：3

第二章：凱峰新材 PLA 鍍鋁膜的核心應用領域

依托高阻隔、全遮光、可降解、低成本的四大核心優勢，凱峰新材 PLA 鍍鋁膜完美適配當下包裝行業的環保升級需求，替代傳統 PET/CPP 鍍鋁膜，廣泛應用于軟包裝、電子等領域，且所有應用場景均符合食品接觸級、環?？山到獾碾p重標準：

1. 環保休閑食品包裝（VMPLA 單層 / 復合結構）

代表作：可降解薯片袋、蝦條袋、餅干包裝、堅果密封袋；

核心作用：遮光防止油脂氧化哈敗、阻濕保持食品酥脆口感，PLA 基材符合食品接觸級要求，廢棄后可生物降解，解決傳統零食包裝的塑料污染問題，是凱峰新材的核心爆款產品。

2. 速食與飲品可降解包裝（VMPLA 復合結構）

代表作：可降解方便面碗蓋、速溶咖啡條、奶粉袋、植物蛋白飲料包裝；

核心作用：強力阻隔氧氣和水蒸氣，鎖住食品香味、防止結塊，復合結構兼顧 PLA 的可降解性與鍍鋁層的阻隔性，適配速食產品的長期保鮮需求。

3. 電子與工業環保包裝

代表作：可降解電子元器件靜電屏蔽袋；

核心作用：鋁層導電形成法拉第籠效應，有效屏蔽靜電保護電子元件；鋁層高反射率實現隔熱效果，PLA 基材讓包裝在使用后可降解，解決電子行業的包裝廢料問題。

第三章：凱峰新材 PLA 鍍鋁膜及應用的難點

1，相較于傳統 PET/CPP 鍍鋁膜，PLA 基材的耐溫性差的特性，讓鍍鋁工藝的難度大幅提升。

2，PLA 屬于非極性聚合物，表面達因值遠低于 PET/CPP，與金屬鋁的天然結合力極差，若不做特殊處理，鍍鋁層易脫落，且 PLA 基材的表面光滑度高，進一步降低了鋁層的附著性。

3，在 PLA 鍍鋁膜的生產和復合過程中，受基材特性、工藝參數影響，復合不牢固等問題

以上三個問題點，凱峰通過技術團隊在基膜表層處理，以及PLA專用膠水解決了以上問題，并避免了鍍鋁過程中常見的問題，麻點，針孔，漏鍍等現象

第四章：凱峰新材 PLA 鍍鋁膜使用與儲存的避坑指南

PLA 鍍鋁膜兼具PLA 基材的 “嬌氣”（耐溫、耐水解差）和鍍鋁層的 “脆弱”（怕腐蝕、怕揉搓），使用和儲存的要求遠高于傳統鍍鋁膜。凱峰新材結合 PLA 的材料特性，制定了專屬的操作與儲存規范，最大程度保證產品性能：

1. 怕水、怕酸堿、怕高濕（雙重腐蝕 / 水解風險）

核心風險：鋁層作為活潑金屬，遇水、酸堿會快速氧化消失；PLA 基材在高濕環境下易發生水解，分子鏈斷裂，導致膜體強度下降、鋁層脫落，這是 PLA 鍍鋁膜的首要防護點。

凱峰新材操作指南：倉庫需保持干燥通風，環境濕度≤60%，溫度 25℃以下；復合膠水的固化劑嚴禁過量，避免殘留的 NCO 與水反應生成酸性副產物，同時選用酸值≤3mgKOH/g 的膠水，防止腐蝕鋁層。

2. 怕揉搓、怕硬折（物理損傷疊加 PLA 脆性）

核心風險：鋁層是剛性金屬，PLA 基材本身存在一定脆性，雖比純鋁箔耐折，但過度折疊、揉搓會讓鋁層產生針孔和裂紋，阻隔性呈指數級下降，且 PLA 基材的折痕無法恢復，易導致包裝破損。

凱峰新材操作指南：在分切、制袋、運輸過程中，全程采用平穩的低張力控制，避免產生死折痕；制袋時盡量減少尖銳折邊，運輸時做好膜體防護，防止擠壓揉搓。

3. 強時效性（電暈衰減 + PLA 基材老化）

核心風險：電暈處理的效果會隨時間衰減，鋁層附著力下降；同時 PLA 基材在常溫下也會緩慢老化，影響可降解性和膜體強度，時效性比傳統鍍鋁膜更嚴苛。

凱峰新材操作指南：PLA 鍍鋁膜建議在2-4 個月內使用完畢，短于傳統鍍鋁膜的 3-6 個月；若庫存時間過長，復合前需進行上機附著力測試，必要時補打電暈，且補打時嚴控功率，防止擊穿鋁層和損傷 PLA 基材。

總結

深圳市凱峰新材有限公司研發的 PLA 可降解鍍鋁膜，是可降解材料與傳統鍍鋁工藝的創新結合，以微米級的鋁層實現 PLA 基材的阻隔性能躍升，用最少的金屬資源，換取了可降解包裝的性能最大化，堪稱環保軟包裝界的 “性價比之王”。

凱峰新材能實現 PLA 鍍鋁膜的量產與性能穩定，核心在于從原材料、工藝、應用三個維度的定制化把控，攻克了 PLA 基材的行業應用難點

讀懂凱峰新材的 PLA 可降解鍍鋁膜，不僅讀懂了一層微米級 “銀色護盾” 的技術秘密，更掌握了現代環保軟包裝保鮮技術的核心方向—— 在減塑、可降解的大趨勢下，實現環保性與產品性能的雙重兼顧，才是包裝材料的未來。
