當你撕開一包可降解零食包裝，或是拆開一款環保醫藥內包，看到內壁銀光閃閃的材質時，你可能會以為是普通鍍鋁膜，實則不然。
真正的塑料基鍍鋁膜雖性價比高，但難以降解；純鋁箔阻隔性無敵卻成本高、柔韌性差。而深圳市凱峰新材料有限公司研發生產的纖維素鍍鋁膜，是將天然可再生的纖維素基材與金屬鋁完美結合的綠色新材料，既保留了鍍鋁膜的高阻隔、高光澤特性，又兼具纖維素的可降解、環保優勢，還大幅降低了包裝端的環保成本。
那么，這層鍍在纖維素基材上的微米級金屬層是如何 “成型” 的？它如何兼顧阻隔性與環保性？生產中遇到基材吸潮、鋁層結合力差該怎么辦？
今天，我們結合凱峰新材的技術研發與生產實踐，把這款綠色納米鎧甲的秘密扒個底朝天。
第一章：纖維素鍍鋁膜是怎么獲得高阻隔性能的？

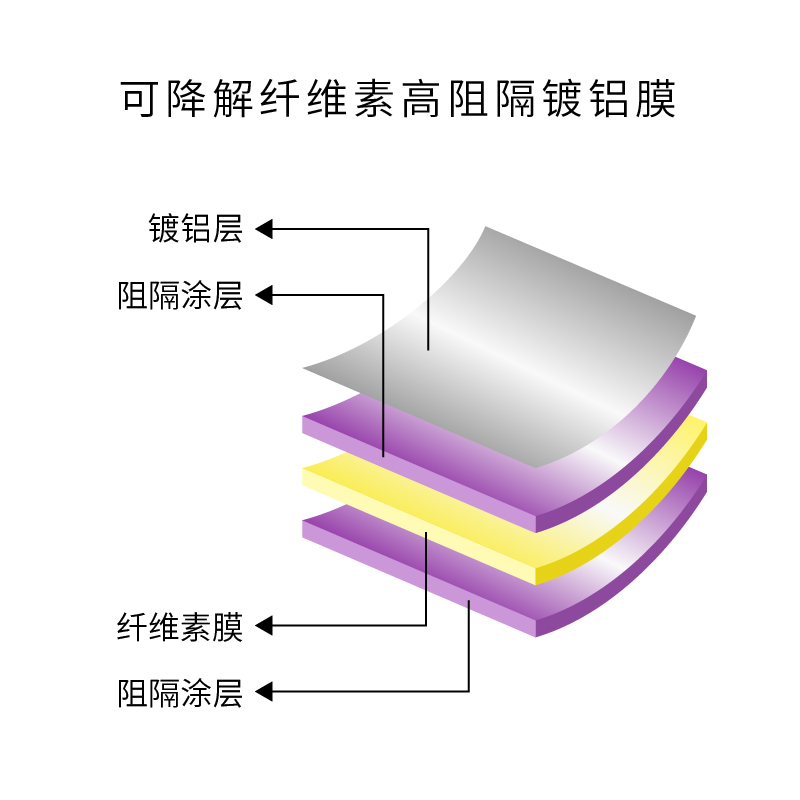

纖維素鍍鋁膜的本質，是在改性再生纖維素膜（凱峰新材核心基材）表面，通過真空蒸鍍形成一層極薄的金屬鋁層，核心工藝仍屬物理氣相沉積（PVD），但針對纖維素基材的親水、吸潮、耐溫特性做了全套工藝適配，是凱峰新材在綠色包裝材料領域的核心技術成果。
1. 物理氣相沉積 (PVD) 原理（凱峰工藝適配版）
凱峰新材的真空鍍鋁工藝，在傳統 PVD 基礎上增加了纖維素基材預處理環節，適配纖維素的材料特性，核心流程仍為三步：
- 高真空環境：整個過程在真空度達到 10??TORR 級別的真空室中進行，且凱峰新材在真空室增設了在線濕度監控模塊，嚴控基材揮發的水汽，避免影響鍍層質量。
- 蒸發：將 99.98% 以上高純度鋁絲送入 1300℃-1400℃的氮化硼 / 二硼化鈦蒸發舟中，鋁絲瞬間熔化成鋁原子云；凱峰新材通過精準調控蒸發電流，適配纖維素基材的耐溫上限，避免基材受熱變形。
- 沉積：經預干燥、電暈處理的纖維素薄膜以 600-800m/min 的速度（適配纖維素基材韌性）通過蒸發區上方，冷卻的鋁原子在纖維素膜表面凝結，形成致密金屬層；凱峰新材采用定制化冷卻輥，讓纖維素膜與冷輥緊密貼合，快速降溫避免基材熱皺。
2. 微觀阻隔機制：環?；牡?“致密防護”
纖維素薄膜作為天然聚合物，分子鏈間存在微小空隙，且本身具有一定親水性，氧氣、水分子易滲透；凱峰新材通過基材改性 + 致密鋁層雙重方案，實現阻隔性能的大幅提升：
- 鋁層厚度：鍍鋁層厚度精準控制在 300-500 埃（0.03-0.05μm），僅為頭發絲直徑的二百分之一，少量金屬即可實現高效阻隔，契合綠色低碳理念。
- 致密屏障：鋁原子在改性纖維素膜表面緊密堆積，物理堵死纖維素分子鏈間的空隙；同時凱峰新材的再生纖維素基材經醋酸纖維素、天然提取物改性（專利工藝），本身孔隙更均勻，鍍鋁后阻隔性進一步提升。
- 多重防護：鋁層高反射率可阻擋紫外線和可見光，防止食品、醫藥氧化哈??；致密的鋁層晶格結構讓氣體、水分子無法穿透，兼顧阻隔性與環保性。
凱峰實測數據：普通 15μm 改性纖維素薄膜透氧率約為 150 cc/m²?day，經凱峰工藝鍍鋁后的纖維素鍍鋁膜，透氧率可降至 0.8 cc/m²?day 以下，阻隔性能提升 180 倍以上，且可完全生物降解，遠優于傳統塑料基鍍鋁膜的環保屬性。
第二章：主要用于哪些領域？
凱峰新材的纖維素鍍鋁膜，憑借高阻隔、遮光、可降解、低成本四大核心優勢，完美契合當下綠色包裝的發展趨勢，廣泛應用于食品、醫藥、電子、文創等領域，成為傳統鍍鋁膜的環保升級替代方案：
1. 綠色休閑食品包裝
- 代表作：可降解薯片袋、餅干袋、堅果真空袋
- 作用：遮光防止油脂氧化、阻濕保持食品酥脆，且包裝廢棄后可自然降解，解決傳統塑料包裝的環保痛點；凱峰定制化的薄型纖維素鍍鋁膜，大幅降低食品包裝的材料成本。
2. 醫藥與健康食品包裝
- 代表作：中藥顆粒內包、益生菌鋁塑膜、保健品小袋
- 作用：強力阻隔氧氣和水汽，鎖住有效成分活性，且纖維素基材符合食品藥品接觸材料標準，無塑化劑等有害物質，凱峰工藝可實現鍍鋁膜的高精度分切，適配醫藥包裝的小規格需求。
3. 環保電子與工業包裝
- 代表作：可降解電子元件靜電屏蔽袋、環保型隔熱反射膜
- 作用：鋁層導電形成法拉第籠效應，有效屏蔽靜電；鋁層高反射率實現隔熱效果，而纖維素基材可降解，解決電子包裝廢棄后的污染問題，凱峰新材可根據客戶需求調整鋁層厚度，適配不同屏蔽、隔熱要求。
4. 文創與農業環保包裝
- 代表作：環保文創禮盒鍍鋁紙、可降解果園反光地膜、綠色禮品拉花
- 作用：利用金屬光澤實現裝飾或反光效果（促進果實著色），廢棄后可自然降解，契合文創、農業領域的綠色發展需求；凱峰新材的纖維素鍍鋁膜可實現彩色鍍鋁，裝潢效果優于傳統鋁箔。
第三章：工藝上有哪些難點？（凱峰技術攻關重點）
纖維素鍍鋁膜的核心難點，在于纖維素基材與金屬鋁的特性適配—— 纖維素親水、吸潮、耐溫性低于塑料基材，與鋁層的表面能差異更大。凱峰新材通過多年研發，攻克了三大工藝難點，形成了專屬的纖維素鍍鋁工藝體系：
1. 高真空度 + 低水汽的雙重把控
不僅要保證鋁原子的平均自由程大于蒸發源到薄膜的距離，更要嚴控纖維素基材揮發的水汽：若真空度不足或基材水汽超標，鋁原子會與空氣分子、水汽反應，導致鍍層發黑、附著力差，甚至生成無阻隔性的氧化鋁。凱峰新材通過基材預干燥 + 真空室在線除水雙重工藝，從源頭解決該問題。
2. 纖維素基材的 “精準熱平衡”
- 熱源：蒸發舟溫度高達 1300-1400℃，輻射熱極強；
- 基材：纖維素膜耐溫僅 80-100℃，遠低于 CPP/PE 等塑料基材，且受熱易收縮、起皺；
- 凱峰攻關方案：采用低速走膜 + 超低溫冷卻輥（-20℃至 - 30℃）的組合工藝，讓纖維素膜快速貼合冷輥降溫，同時通過精準的張力控制系統，避免膜面因熱脹冷縮產生褶皺，實現 “高溫蒸發 + 低溫護膜” 的平衡。
3. 纖維素與鋁層的 “強結合力突破”
纖維素為親水型極性基材，鋁為金屬非極性材料，表面能差異遠大于塑料與鋁，若不做特殊處理，鋁層極易脫落。凱峰新材通過 **“電暈 + 專用底涂” 雙重預處理 **，大幅提升纖維素基材與鋁層的結合力，解決了核心技術痛點。
第四章：會出現哪些問題？應該如何解決？（凱峰生產實操指南）
凱峰新材在纖維素鍍鋁膜的規?；a中，總結了四大常見質量缺陷，并形成了針對性的排查與解決方案，既是生產實操指南，也是凱峰的核心工藝經驗：
問題一：鍍鋁層轉移（纖維素基材專屬高發問題）
現象：復合熟化后剝離檢查，鋁層從纖維素基材上脫落，粘到膠水層上，基材變透明，透光可見 “滿天星” 狀脫落點。根本原因：纖維素基材與鋁層的附著力 < 鋁層與膠水的粘接力；纖維素基材表面親水，未做針對性底涂處理。凱峰解決對策：
- 纖維素專用底涂：使用凱峰研發的纖維素基材專用底涂劑，改性基材表面，提升與鋁層的界面極性，這是最核心的解決方案；
- 低溫強化電暈：鍍鋁前對纖維素膜進行在線低溫電暈，清潔表面并提升表面張力，避免高溫電暈導致纖維素膜老化；
- 環保膠水適配：復合時選用凱峰定制的聚氨酯環保膠水（適配纖維素基材），固化收縮率小，對鋁層內應力低，且可降解，契合整體環保屬性。
問題二：鍍鋁層發黑、發灰
現象：膜面無金屬光澤，呈灰蒙蒙或黑褐色，阻隔性大幅下降，甚至完全喪失阻隔效果。根本原因：纖維素基材吸潮導致真空室水汽超標，鋁原子與水汽、殘余氧氣反應；或蒸發溫度過低，鋁原子動能不足，堆積松散。凱峰解決對策：
- 基材預干燥：纖維素膜進入真空室前，經 80℃恒溫預干燥 2 小時，徹底去除基材內部水汽（凱峰標準化工藝）；
- 真空室檢漏除水：定期清洗真空室，清理擋板積鋁（積鋁易吸附空氣和水汽），檢查真空泵組效率，確保真空度與除水效果雙達標；
- 精準調溫：根據纖維素膜的實際狀態，適當提高蒸發電流，保證鋁原子的沉積密度。
問題三：白條與濺射點
現象：膜面出現一道道未鍍鋁的白線，或流星狀的飛濺點，飛濺點處纖維素基材易被燙傷、破損。根本原因：鋁絲純度不足含雜質，或蒸發舟積碳嚴重導致鋁液潤濕性變差；纖維素基材表面有晶點，導致局部無法鍍鋁。凱峰解決對策：
- 高純鋁絲標配：全程使用 99.98% 以上高純度鋁絲，從源頭避免雜質導致的飛濺；
- 蒸發舟定期維護：調整送絲位置至舟中心，每 8 小時清理一次蒸發舟，積碳嚴重時直接更換，防止鋁液流淌不均；
- 改性基材除晶點：凱峰生產的再生纖維素基材，經脫泡、高精度涂布工藝，大幅減少表面晶點，從基材端避免白條問題。
問題四：阻隔性不穩定
現象：膜面金屬光澤良好，但透氧率 / 透濕率測試不合格，批次間波動大。根本原因：鍍層厚度不均或針孔過多；纖維素基材吸潮導致鍍鋁過程中產生微觀針孔，或基材表面爽滑劑析出。凱峰解決對策：
- OD 值精準監控：通過光學密度（OD 值）實時監控鍍層厚度，凱峰標準要求 OD 值達到 2.2-2.6，兼顧阻隔性與纖維素基材的柔韌性；
- 基材全程防潮：纖維素膜從生產、倉儲到鍍鋁，全程在濕度≤40% 的環境中進行，凱峰配備全封閉防潮輸送線，避免基材吸潮；
- 無爽滑劑基材定制：針對高阻隔需求的產品，凱峰提供無爽滑劑改性纖維素基材，避免爽滑劑析出導致的鍍層針孔。
第五章：有哪些注意事項？（凱峰避坑指南）
纖維素鍍鋁膜因基材的親水、可降解特性，比塑料基鍍鋁膜更 “嬌氣”，凱峰新材結合多年的生產、應用經驗，總結了三大核心注意事項，覆蓋倉儲、加工、使用全流程：
1. 極度怕潮、忌酸堿（纖維素 + 鋁層雙重腐蝕風險）
- 纖維素基材親水吸潮，吸潮后會變形、起皺，且水汽會腐蝕鋁層；鋁是活潑金屬，接觸酸堿會迅速氧化消失，雙重特性導致對環境要求極高。
- 凱峰操作指南：倉庫保持干燥通風，濕度嚴格控制在 30%-40%，溫度 25℃左右；復合膠水固化劑嚴禁過量，避免殘留 NCO 與水反應生成酸性副產物，凱峰推薦使用自研的低酸值環保膠水，從源頭避免鋁層腐蝕。
2. 忌過度揉搓、死折（纖維素基材韌性適配）
- 鋁層是剛性金屬，纖維素基材韌性低于塑料基材，過度折疊、揉搓會導致鋁層產生針孔和裂紋，阻隔性呈指數級下降，且纖維素基材易在死折處斷裂。
- 凱峰操作指南：分切、制袋、運輸過程中，采用凱峰定制的低張力控制系統，避免膜面產生死折痕；制袋時減少急彎折疊，適配纖維素基材的韌性特點。
3. 時效性更嚴苛（附著力衰減更快）
- 纖維素基材的電暈處理效果隨時間衰減更快，且吸潮會加速鋁層附著力下降，保質期短于塑料基鍍鋁膜。
- 凱峰操作指南：纖維素鍍鋁膜建議在2-4 個月內使用完畢；若庫存時間過長，復合前需進行上機測試，凱峰提供低溫補電暈專用工藝，在不損傷纖維素基材的前提下，恢復表面張力，提升鋁層附著力。
總結
深圳市凱峰新材料有限公司研發生產的纖維素鍍鋁膜，是用微米級金屬鋁+可再生纖維素基材，實現了 “高阻隔 + 全環保” 的雙重突破，既用最少的金屬資源換取了基材性能的最大化提升，又解決了傳統鍍鋁膜的環保痛點，堪稱綠色包裝界的性價比之王。
作為綠色新材料研發與生產企業，凱峰新材認為，要保證纖維素鍍鋁膜的質量與性能，核心在于三個維度的定制化把控，也是凱峰的核心技術優勢：
- 原材料端：定制改性再生纖維素基材（防吸潮、低晶點），標配 99.98% 以上高純鋁絲，從源頭適配鍍鋁工藝；
- 工藝端：守住 “高真空 + 低水汽” 底線，通過預干燥、低溫冷卻、專用底涂，實現纖維素與鋁層的完美適配；
- 應用端：針對纖維素的親水、可降解特性，全程防潮、防腐、低張力加工，適配綠色包裝的全場景需求。
讀懂了凱峰新材的這款纖維素鍍鋁膜，也就掌握了綠色軟包裝保鮮技術的核心命門。在環保政策趨嚴、綠色包裝成為主流的當下，纖維素鍍鋁膜必將成為傳統鍍鋁膜的核心升級方向，而凱峰新材也將持續在纖維素基材改性、鍍鋁工藝優化上深耕，為綠色包裝行業提供更優質的材料與解決方案。
